QJB-W潜水污泥回流泵用于：
※ 地面排水时抽净化水；
※ 灌溉和控制水道系统；
※ 废水处理过程中再循环或泥浆抽吸回路中。
QJB型污泥回流泵的使用条件：
※ 连续运行时，介质温度不高于40℃；
※ 介质PH值为6-9。
※ 最大潜没深度10m。
QJB-W潜水污泥回流泵俗称：
大流量低扬程泵、污泥回流泵、内回流泵、穿墙泵、硝化液回流泵、潜水回流泵
QJB-W潜水污泥回流泵使用范围：
QJB-W型污泥回流泵是在潜水搅拌机生产技术基础上开发的新型产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的专用设备，亦可以用于地面排水时抽净化水；灌溉和控制水道系统；废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。
QJB-W潜水污泥回流泵型号表达：
QJB-W潜水污泥回流泵结构特点与安装：
一、 结构
专门设计的装置部件和设备备件使污泥回流泵达到最佳性能。
1．电缆
电缆采用特制水密电缆。
2．接线盒
接线盒是全封闭的，与周围液体和定子箱是隔离的。
3．电动机
50HZ鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却。
4．轴
电动机的轴采用不锈钢材料制作，转子作动平衡试验。
5．密封
静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离。
6．轴承
设计使用寿命可达100，000小时以上。
7．油室
油用于润滑和冷却机械密封摩擦副，并隔离渗透液。
8．叶轮
叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式。因此达到高效、无阻运转，且具有
自清功能。
9．锥管
的目的是为了形成最好的流动状态。
10．排出接头
排出接头用于将进口锥管固定在出水管上。
11．引导装置
引导装置由两根管子（导管）和上方导管夹具所组成。
QJB-W潜水污泥回流泵产品特点：
1、按低扬程、大流量专门设计，效率高；
2、抗堵塞、缠绕，使用可靠；
3、采用最新的密封材料，可以安全连续运行10000小时以上；
4、结构紧凑，安装维修方便；
5、主机采用冲压成形结构，体积小，精度高，耐腐蚀无噪音；
6、内设漏电漏水及电机过载保护（报警）装置，确保产品安全与可靠。
QJB-W潜水污泥回流泵主要性能特点：
QJB-W潜水污泥回流泵性能曲线：

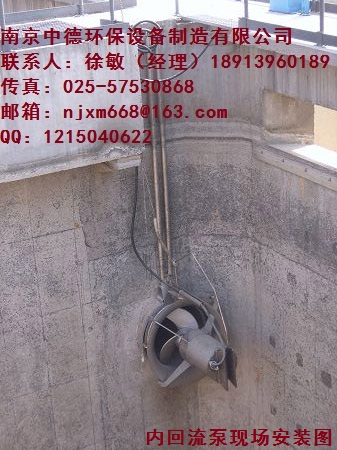

QJB-W潜水污泥回流泵安装
正确安装使用是该泵长久、正常运转的基本保证，特别提醒用户不可大意。
污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升泵进行检查，方
便快捷。
安装尺寸：

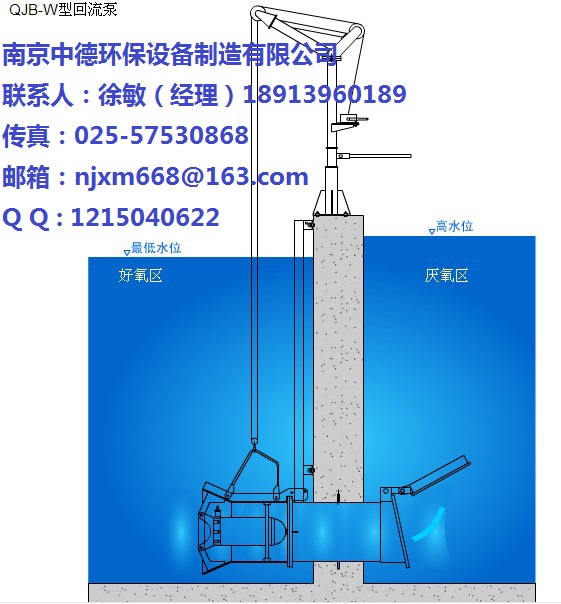

安装示意图（以实物为准）
安装步骤：
1、按安装示意图要求安装好出水管；
2、装上两根导管和支承块，支承块用I型胀锚螺钉（M10*95）与墙壁固定；
3、安装支架，用I型胀锚螺钉（M20*150）固定好支架。保证吊钩起吊中心和污泥回流泵的起吊中心在同一垂直线上。
将污泥回流泵水平吊起，并沿导管垂直下滑。泵沿导管滑下并自动与出水管自动耦合。保证进口锥管的法兰在导向处与出水管处于正确位置。升降1至2次，检查是否灵活自如。污泥回流泵正确就位后，使手摇葫芦钢丝绳处于松弛状态。
确保电缆在污泥回流泵运行时，不被卷入叶轮中！
维修、更换或升降前，必须切断电源。
4、电线接法：
四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。
五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）
七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）
5、试运转
开机前，由合格专业人员检查整个系统，确保符合相关规范要求。将电机电缆与电源进行正确接线。
首次调试时，必须检查叶轮的旋转方向是否正确。方法是：接通电源，从叶轮向电机方向看，叶轮应为逆时针方向运转。如旋转方向不正确，更换电源电缆的两相。如多台污泥回流泵连接在同一个控制柜上时，应对每台污泥回流泵进行单独检查旋向。
6、运转
在试运转正常后，可进行带载运转，并检查运行是否正常。
一、 维修
万一运转时发生不能确定原因的故障，请不要采取临时凑合的办法，也不要私自乱拆乱修，应与我公司维修服务部联系。

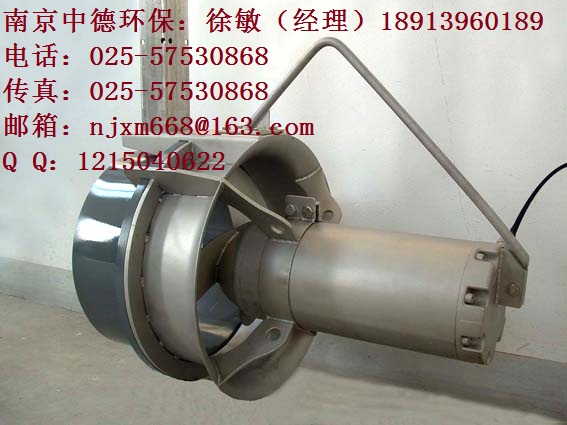

QJB-W潜水污泥回流泵实物图：
关于设备包装和物流运输：
