检查方法为：潜水搅拌机在最终安装前，对于混合搅拌机：从电机方向看去，叶轮为顺时针方向旋转。对于低速推流搅拌机：从电机方向看去，叶轮为逆时针方向旋转。如果几台潜水搅拌机连在一个控制器上，各台潜水搅拌机必须单独进行检查。如果旋转方向不正确，可以调换电机电缆接入控制器上三相线中的任意两条线的位置。

7、潜水搅拌机直接起动时，起动电流一般为额定电流的4～7倍，因此要检查保险丝或电流断路器选择是否确当，确保设置正确。过载保护（热继电器）要根据电机的额定电流值进行设置整定。

QJB型潜水推流器产品描述：

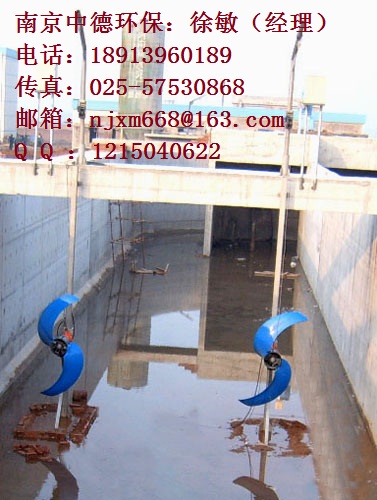

   QJB型低速推流器，在水处理工艺流程中，广泛应用于氧化沟推流，各类生化池的搅拌，同时也可用于河流防冻，景观水循环等。低速推流器油潜水电机、减速装置、叶桨和安装系统等组成。其特点是配套功率小(1.5-7.5KW)，转速低(36-135r/min),叶桨直径大(1000-2500mm),低速旋转，产生大体积流场，服务范围广。
后掠式香蕉型叶桨设计，具有自洁功能，采用聚氨脂或铝合金材质精铸成型，具有重量轻、强度高、耐腐蚀等优点，其优异的摩擦性能，可保证在低速的运动状态下与液体产生良好的阻尼效果，从而创建出柔和的水流。该系列产品除了具有推流和创建水流的作用外还具有搅拌功能。

潜水推流器应用范围：    潜水搅拌机主要运用在市政和工业污水处理过程中的混合、搅拌和环流，也可用作景观水环境的养护设备，通过搅拌达到创建水流作用，改善水体质量，增加水中含氧量，有效阻止悬浮物沉积。

潜水推流器使用条件：

为了保证潜水搅拌机的正常工作，请正确选择工作环境和运行模式。

最高介质温度不超过40℃;   介质的pH值范围：5~9;   介质密度不超过1150Kg/m3;   潜水深度不超过20m。

特别提示：   潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性及高温的环境中工作。针对特殊环境下的要求，我公司可为用户提供特殊设计。

qjb型低速推流器选型参考:    潜水搅拌机的选型是一项比较复杂的工作，选型方案的正确与否直接影响到设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，这个标准一般可用流速来确定。根据污水处理厂的不同工艺要求，搅拌机选型的最佳流速应保证在0.15~0.3m/s之间，如果低于0.15m/s的流速则达不到推流搅拌的效果，如果超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前，首先要确定潜水搅拌机运用在什么场所，如：污水池、污泥池还是生化池;其次是介质参数，如：悬浮物含量、温度、PH值等;还有水池的形状，水深甚至安装方式等都将对选型产生影响，同时还应考虑到节能因素，因为这将会影响到用户今后的运行成本。

为了满足在不同环境下都能达到最佳的搅拌功能，南京蓝宝石环保设备有限公司为用户提供了多种型号的潜水搅拌机，同时可提供选型服务。

潜水推流器运行模式:      潜水搅拌机的安装定位对其搅拌效果有很大的影响，为了达到事半功倍的运行效果，【蓝宝石】建议用户按照专业设计人员的要求去做，要充分考虑到水池的形状，进出水的位置以及搅拌机的水流反射到构筑物向引起的涡流等情况，尽量减少短路循环和死角的产生，避免与池壁的撞击而降低流速。

【QJB型潜水搅拌机】产品简介：

QJB型潜水搅拌机可分为混合搅拌和低速推流两大系列。
  混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体；
  低速推流系列搅拌机适用于工业和城市污水处理厂曝气池，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

【QJB型潜水搅拌机】型号意义：

【QJB型潜水搅拌机】用途及适用范围：

混合搅拌系列潜水搅拌机适用于各种水处理
工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。
QJB(T)型潜水搅拌机
■污水（废水）/活性污泥的混合
■控制浓缩污泥分离
■酸、碱中和及PH值调整工艺
■防止颗粒在池壁和池底的凝结和沉淀
■提高传热系统的效率
■其它需要保持二相或三相不离分的场所 潜水搅拌机可在下列条件下正常连续运行
*最高介质温度不超过40℃；
*介质的PH值在5-9；
*介质密度不超过1150Kg/m3;
*长期潜水运行，潜水深度一般不超过20M。
警 告！
潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！

【QJB型潜水搅拌机】性能特点：

1、QJB型潜水搅拌机结构紧凑操作维护简单、安装检修方便、使用寿命长；
2、叶轮具有最佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞；
3、与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；
4、电机绕组绝缘等级为级，防护等级为IP68，选用进口轴承和独有专利的电机防凝露装置，使电机的工作更加安全；
5、两道机械密封材质为碳化钨-碳化钨。所有外露紧固件均为不锈钢。

【QJB型潜水搅拌机】结构图：

【QJB型潜水搅拌机】结构特点：

混合搅拌系列产品选用多极电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。
  低速推流系列产品采用摆线针轮减速机，配备功率小，转速低，叶轮直径大，服务面积广。叶轮由聚胺脂材料和铝合金铸成，强度高，耐腐蚀性强，除了具有搅拌的功能外还能外还兼有推流和创建水流的作用。
潜水搅拌机的电机绕组为F级绝缘，防护等级为IP68。在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。

【QJB型潜水搅拌机】性能参数：

注：潜水搅拌机在额定电压380V，频率为50Hz，绕组绝缘等级F级，防护等级IP68，工作制式Ⅰ条件下。

【QJB型潜水搅拌机】流速图：

以上流速场是在清水中，边界水流速度为V=0.1m/s工况下。

【QJB型潜水搅拌机】选型注意事项：

为保证潜水搅拌机取得最佳运行效果，请使用方提供如下资料;
◎运用目的；
◎池型及尺寸，包括水深；
◎搅拌介质的特性，包括粘度、密度、温度、及固体物含量等。

【QJB型潜水搅拌机】安装示意图：

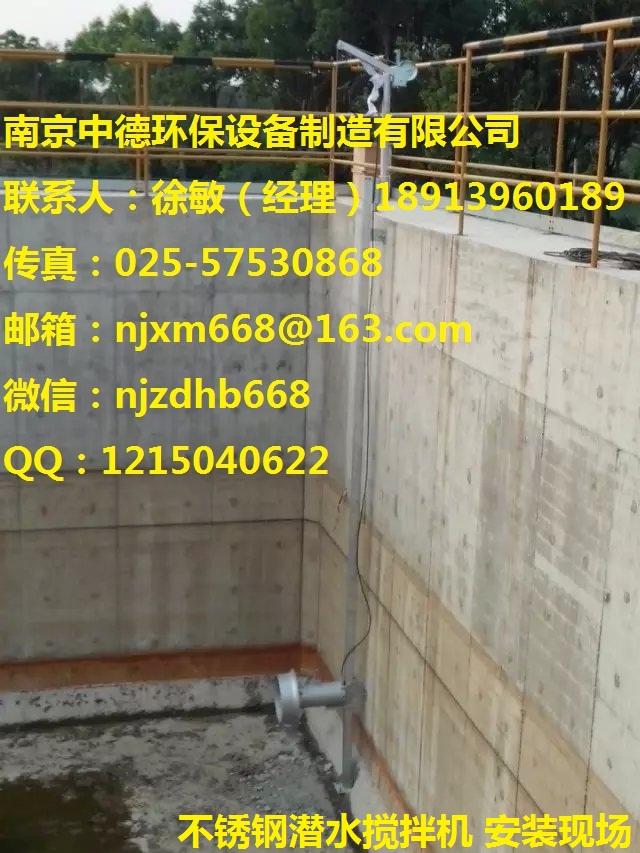

【QJB型潜水搅拌机】安装系统：

潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。
  当池深H＜4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的最大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。
  当池深H＞4米时建议采用安装系统Ⅱ，需在池底做一混凝土基础（或钢结构底座）。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定，无需预留孔。安装系统Ⅱ用导向钢绳替代导杆，具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶（如图）的安装条件下更显得操作方便可靠。
  客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢丝、起吊底座外，多台搅拌机可共用一套起吊装置（用户有特殊要录除外）。

【QJB型潜水搅拌机】安装注意事项：

    ◎导杆或导向钢丝应与水平垂直，可采用铅锤校正；
  ◎吊钩在起吊潜水搅拌机时，叶轮端较水平面上应上仰5°-10°
  ◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机    的起吊重心处于同一垂直线上。
