管道式污泥切割机

流态中的 固体破碎装置

· 锋利的矛 —— 粉碎任何可能对系统造成损害的固体
· 坚实的盾 —— 保护后续处理设备，方便后续处理，减少维修费用  工作原理
 ·
 固体颗粒随着污水 流 进入管道破碎机， 在滚齿刀的剪切作用下， 固体 物 被破碎并通过破碎区，被破碎的固碎物随水流流向后续工艺处理  特点及优点
· 耐磨损、耐腐蚀
· 无需遮盖物或建筑物，可露天作业
· 多种刀片组合形式，适合各种固体破碎要求
· 可以灵活配套其他产品，形成多功能组合
· 模块化设计使安装简单、灵活， 对于现有管网或沟渠几乎 不需要改造原系统即可安装 应用范围及作用
     本产品可应用于:公园及娱乐设施、商业及工业、回收设施、城市污水、机场、石化设施、远洋与淡水船舶、码头、食品加工业等领域 · 应用于泵房污水预处理 : 改变了传统的泵站栅渣打捞外运的做法，节省人力成本，节约土建造价，美化环境，保护水泵，最大程度地降低停机时间

· 应用于沉淀池出泥: 污泥颗粒均匀，利于后续消化

· 应用于带式压滤机、脱水机 : 提供最大的保护，使滤带不易撕裂和刺穿，滚轴和涂层不易磨损。把污泥破碎成均匀易处理的颗粒，提供了一个稳定和经济的操作环境，提高了脱水效率
 配套设备
   PG ，GP 管道破碎机与本公司的 GL 系列格栅 、GLN 、GLT 、GLNT 系列污泥处理设备配套 ，分别可以组成成套设备，实现破碎、固液分离、污泥浓缩脱水一系列功能
 安装
    安装简单、灵活。
中德 管道破碎机可以管道法兰式连接和开放渠道式连接。渠道连接时采用自制的框架，框架的设计根据实际情况定制，可适合不同深度的要求。框架和渠道采用螺栓固定，不需要任何预埋件。主机和框架采用直接插合连接，不需额外固定。主机重量轻，吊装方便，安装及日后维护十分方便。
  中德环保管道破碎机采用单电机驱动，电机 为标准可更换配件 ，适合各种需要

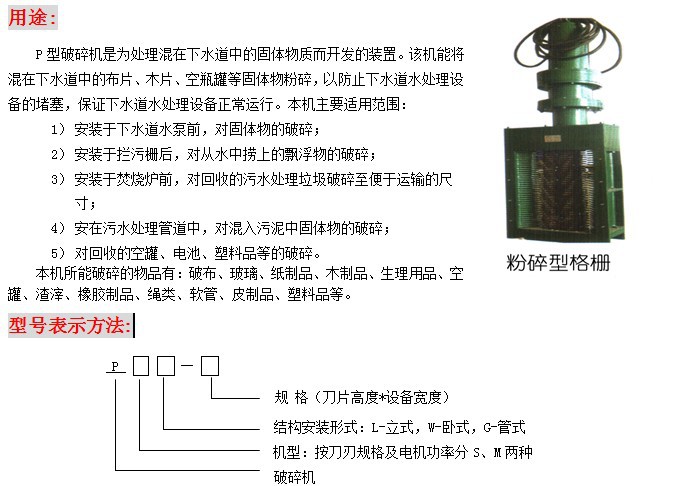

用途:

P型破碎机是为处理混在下水道中的固体物质而开发的装置。该机能将混在下水道中的布片、木片、空瓶罐等固体物粉碎，以防止下水道水处理设备的堵塞，保证下水道水处理设备正常运行。本机主要适用范围：

1） 安装于下水道水泵前，对固体物的破碎；

2） 安装于拦污栅后，对从水中捞上的飘浮物的破碎；

3） 安装于焚烧炉前，对回收的污水处理垃圾破碎至便于运输的尺寸；

4） 安在污水处理管道中，对混入污泥中固体物的破碎；

5） 对回收的空罐、电池、塑料品等的破碎。

本机所能破碎的物品有：破布、玻璃、纸制品、木制品、生理用品、空罐、渣滓、橡胶制品、绳类、软管、皮制品、塑料品等。

型号表示方法:

 特点:

1.   在水中进行破碎处理，既能保护水处理设备，又可避免臭气外泄，保护环境。

2.   破碎性能优良，具有过载保护功能，运行安全可靠，可自动控制。

3.   具有自动清洗功能。

4.   安装及维修保养简单。

结构:

如图1所示，本机主要由驱动部件、主动轴、从动轴、铣刀、机械密封、壳体等构成。

驱动部件带动主动轴转动，同时主动轴通过精密齿轮带动从动轴转动，使固定于两轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。



主要技术参数及外形尺寸，见下表:

表1 水路立式（L）破碎机主要技术参数

注：1．污水中的渣滓浓度为30ppm；

    2．处理量为流入水位在破碎机开口上限，流出水位在破碎机开口下限时的处理量。

表2 水路管式（G）破碎机主要技术参数

注：管式安装的处理量为水头差为1000mmAq，污泥浓度为3％时的处理量

    表3 陆路卧式（W）破碎机主要技术参数

注：处理量为破碎机开口处渣滓平均投入时的处理量

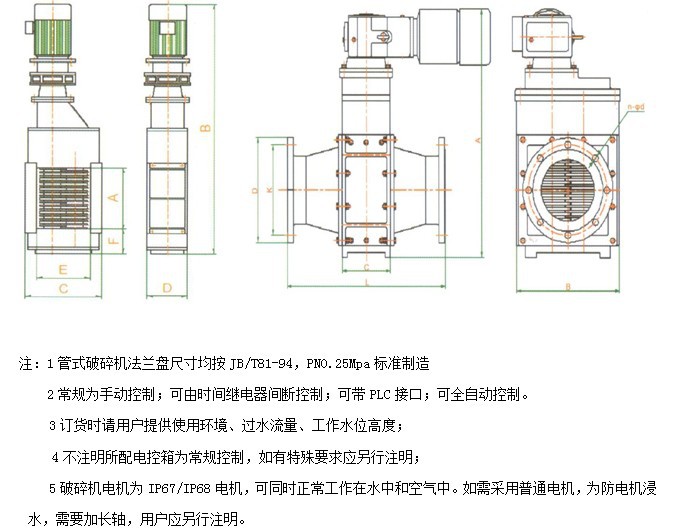

主要外形尺寸:

注：1 管式破碎机法兰盘尺寸均按JB/T81-94，PN0.25Mpa标准制造

      2 常规为手动控制；可带PLC接口；可全自动控制。

3 订货时请用户提供使用环境、过水流量、工作水位高度；

4 不注明所配电控箱为常规控制，如有特殊要求应另行注明；

5 用户如需不锈钢铣刀，应另行注明；

破碎机如在深水场所工作时，为防电动机浸水时需加长轴，用户应另行注明

P型破碎机实物图：
    管道粉碎机适用于绝大多数直排设备或管道应用场合，不需对管道或渠道系统进行改造。管道粉碎机为管道法兰式安装，将管道输送介质中的固体物质。悬浮物以及细长纤维等粉碎为小颗粒。管道粉碎机 在污水处理中主要应用于污泥消化池，减少了污泥消化循环的污泥量，加快消化速度，减少了污泥循环时间。管道粉碎机属于小型格栅除污机，在工程中使用方便快捷，省工省料。

1、独特双轴设计，相互独立切割刀片和垫片安装在两平行的旋转轴上，交替重叠，实现螺旋切割，切割效果优异。刀片和垫片采作合金钢，表现均匀，强度高，高效粉碎。

2、刀片独特设计，能粉碎硬性和柔性物质。在电机减速机带动下耦合转动，产生强大挤压力和剪刀力，从而将管道中的硬质固体、柔形物质粉碎。低速操作扭矩大，效果好。

3、采用机械密封和骨架油封组合密封装置，无需对密封冲洗、调整，使用维修方便。

4、不同进水量，管道式粉碎机水头损失小，流通效佳，水流流畅。

5、当发生堵塞卡住，控制柜会向粉碎机发出指令，刀片自动反转，把障碍物退出重新粉碎，实现了智能化管理，满足无人值守要求。

6、使用不同齿轮配置模块化设计，满足用户特殊应用要求。

1、管道粉碎机适用于绝大多数直排设备或管道应用场合，不需对管道或渠道系统进行改造；

2、安装于泵站、污水处理厂进口；

3、本机能粉碎的物品有：纸制品、木制品、塑料制品、橡胶制品、生活垃圾等。
