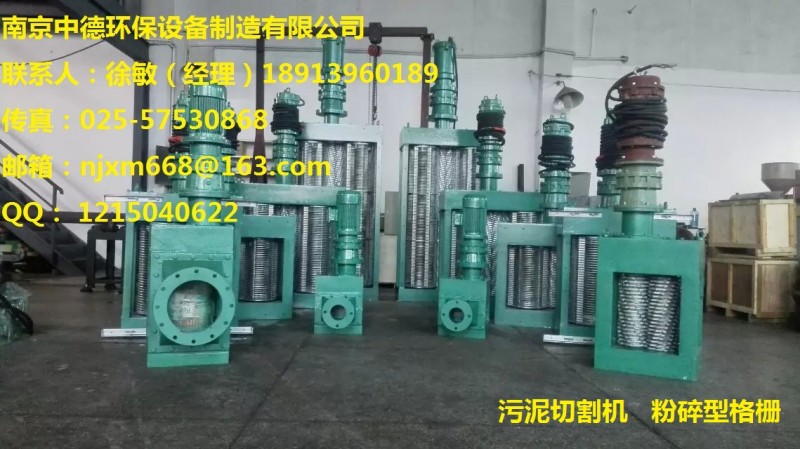

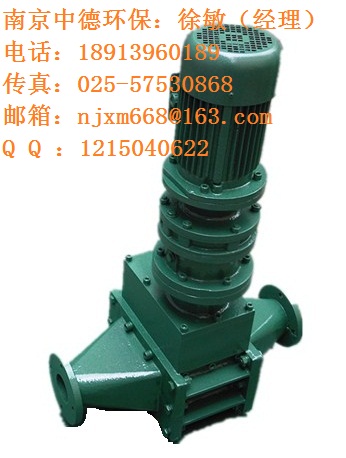

污泥切割机 管道破碎机

一、产品特点：

1、能耗低：处理量低于56m3/h的污泥切割机电机功率只有1.5Kw，远低于其它厂家的功率值，从而达到节能的目的。

2、在水中进行破碎处理，既能保护水处理设备，又可避免臭气外泄，保护环境。

3、破碎性能优良，具有过载保护功能，运行安全可靠，可自动控制。如果污泥切割机在破碎污水中固体物时产生过载，就会产生过载电流，电控系统会自动动作，污泥切割机会立刻出现瞬间反转，将固体物排出，恢复正常工作。

4、安装及维修保养简单。

 二、产品结构特点：

1、污泥切割机减速机及电动机采用轴装式伞齿轮斜齿轮减速器，使得污泥切割机结构紧凑，安装维护更为方便。

2、污泥切割机主动轴和从动轴转速不一，以便铣刀间夹渣的自清。

3、污泥切割机所用铣刀呈左螺旋状和右螺旋状，装入主动轴和从动轴后再按左螺旋状和右螺旋状布置，以减少破碎力，提高破碎机传动平稳性。

4、污泥切割机轴承部采用机械密封，以保护立式破碎机轴承正常工作。

5、独立的切割刀片和垫片

5.1、切割刀片和垫片用高强度合金钢，表面打磨均匀并硬化处理至***小45-50HRC。

5.2.、切割刀片、垫片和轴之间水平间隙不超过0.65mm，确保切割刀片正常驱动，减少磨损，并增加垫片的压力。

5.3、为保证颗粒大小，刀片齿尖高度不应超过齿根直径13 毫米。

6、轴 污泥切割机的驱动轴和被驱动轴由高强度合金钢制成,调质处理,满足强度要求.

7、底座和机壳

污泥切割机底座有一个导流装置，它在引导固体颗粒直接进入污泥切割机的同时，可起保护轴衬的作用。

减速器性能良好，适应于恶劣环境，具有较大的减震能力。

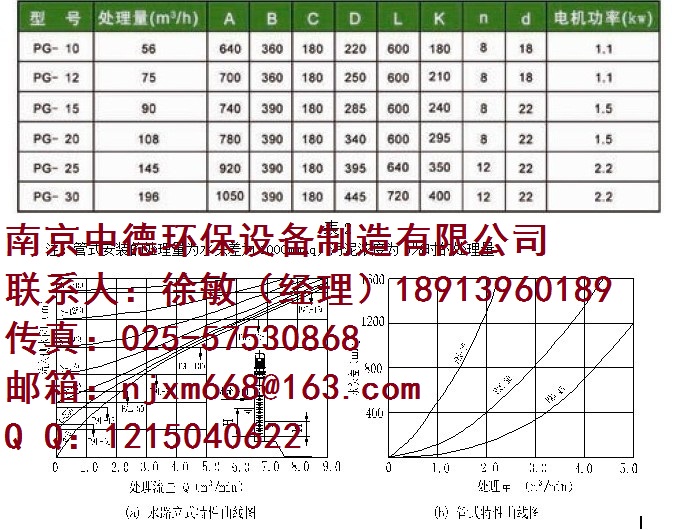

1. 安装形式

法兰式安装

管路允许压力  0.6MPa

电机防护等级     IP55

电机绝缘等级     F
电源            380V  三相  50Hz

污泥粉碎机的描述

3.2.1.性能和结构

a)      管道式粉碎机必须为双轴设计，切割刀片和垫片必须是单片分离的。不可以是数片叠加式或整合体的。要求刀片更换时可以单片更换，以满足备品备件最小量。刀片组应该设计成与水平面呈90°安装。

b)      刀片须由8620热处理合金钢制成。刀片表面硬度应不小于60HRC。垫片应为外径光滑不带切割齿的形式。

c)      粉碎机轴须由4140热处理合金钢制成，轴的直径应不小于50mm，拉伸张力应不得小于149000psi。两个轴的尺寸必须完全相同，可互换。

d)      管道式粉碎机的壳体、减速箱、底部基础、端盖采用ASTM536球墨铸铁制成。

e)      管道式粉碎机须为高扭矩、低转速的形式，减速比不小于29：1。电机功率应不大于2.2kw，电机防护等级应不低于IP54，绝缘等级应至少为F级，380V，3P，50Hz。

f)      粉碎机的壳体进水侧和出水侧应分别带有管道法兰连接片，法兰的连接方式应为螺栓固定式。

3.2.2.主要材料

切割刀片：             8620热处理合金钢

轴：                4140热处理六角钢

底座和外壳：            ASTM A536球墨铸铁

密封面：                碳化钨/碳化钨

橡胶件：                丁腈橡胶

3.2.3.防腐蚀

制造管道式污泥粉碎机的全部材料应适用于污水处理厂的腐蚀性环境，未经保护或非防腐性材料应按要求进行处理。

3.2.4.控制系统

1、控制模式：管道式粉碎机配套电气控制箱应为粉碎机提供独立控制。

2、电气控制箱装有粉碎机的“开－关/重新设置－远程”三档选择开关。在 “关/重新设置”档，对应的设备应停止运转；在 “开”档，对应的设备运转；在 “远程”档，对应设备的开/关由远程控制器控制开或停；设备故障后，只有通过选择开关才能实现系统重新设置。

3、安全措施

a、当粉碎机堵塞情况发生时，电控箱会停止粉碎机，并使之反转来清除障碍物。堵塞清除后，控制系统会使粉碎机恢复到正常运转状态。如果堵塞情况仍存在，控制系统自动在30秒内执行反转过程，最多可以执行三次。如若三次反转后堵塞情况仍存在，控制系统会断掉电动机的电源，并启动延迟和不正常状态指示灯。

b、如果粉碎机正常运转时，突然停电，则当电源恢复后，粉碎机重新开始运转。

c、如果粉碎机非正常运转时，突然停电，则当电源恢复后，不正常状态指示灯会自动启动。

d、粉碎机的重置必须通过电气控制箱实现。

4、电控箱外壳要求采用不锈钢304材质，要求防护等级IP55或以上。

3.2.5.检测

1、粉碎机和电气控制箱均整体安装，安装精度符合GB标准及供应商的规定。

2、安装时，供应商派具有丰富经验的技术人员指导安装，并负责最终安装和设备启动测试的检查和确认，并做到开机两个小时，以证明设备的稳定性。

3、供应商提供操作和维修手册，手册内容包括设备描述、操作说明书、图纸、维修技术、保养时间表、润滑剂。
