     南京中德环保设备制造有限公司根据客户要求，结合公司生产经验，发明了污泥切割机。该设备可以直接连接在管道上，将介质内的纤维，颗粒，毛发的杂物切割成泵可以无障碍输送的大小，从而达到保护后续设备，提高处理效果的目的

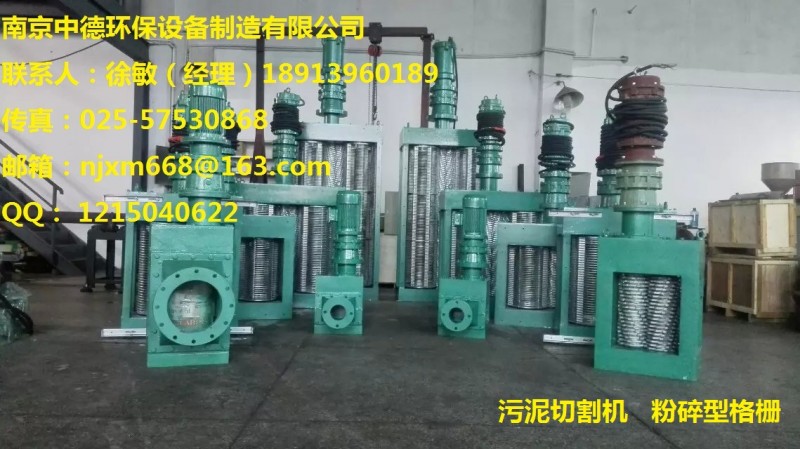

1：外形

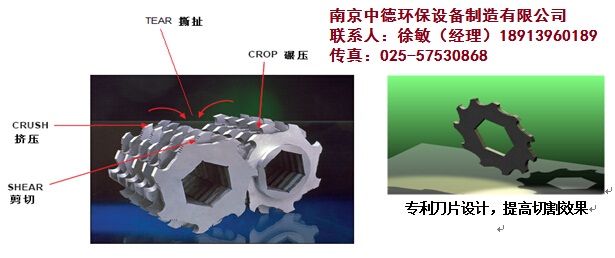

2：刀片组合
3：独特的密封技术，可以保证设备在正压情况下不渗水，负压情况下不漏气
4：刀片外型图
5：结构特点
²切割机减速机及电动机采用轴装式伞齿轮斜齿轮减速器，使得切割机结构紧凑，安装维护更为方便。
²切割机主动轴和从动轴转速不一，以便铣刀间夹渣的自清。
²切割机所用铣刀呈左螺旋状和右螺旋状，装入主动轴和从动轴后再按左螺旋状和右螺旋状布置，以减少破碎力，提高切割机传动平稳性。
²切割机轴承部采用密封，以便保证轴承正常工作
²独立的切割刀片和垫片，切割刀片和垫片用高强度合金钢，切割刀片.垫片和轴之间水平间隙不超过0.65mm，确保切割刀片正常驱动，减少磨损，并增加垫片的压力。
²为保证颗粒大小，刀片齿尖高度不应超过齿根直径13毫米。
² 轴，切割机的驱动轴和被驱动轴由高强度合金钢制成，调质处理，满足强度要求。:
        6：工作状态
设备在电机的驱动下工作，通过以下方式实现对杂物的粉碎切割
首先：通过双轴低速旋转产生的挤压力切割污泥中的杂物。
其次：设备独创的刀片结构，对杂物进行剪切，从而达到切割杂物的效果。
第三：通过设备双轴的差速旋转，产生撕扯力，对杂物进行粉碎。
第四：设备双轴的差速旋转的工作状态，使设备具备较好的自请功能，避免柔性杂物长期缠绕造成设备的损坏。

  切割机是由一系列双轴、低速、高扭矩的破碎机组成，每根轴上都配有一系列交错的刀片和隔片，双轴差速相向旋转，具有撕扯，破碎，挤压、剪切四种功能。提供真正的“变容积”固体破碎，物体进入低速旋转的刀片组中就无路可逃---- 破布、绳索、植物秸秆、饮料罐、纤维织物，玻璃瓶、卫生巾、鞋底、木料、粪便、动物尸体及各种橡胶制品都可以轻而易举地被破碎。同时配有PLC控制系统对设备予以可靠保护。

       采用最新技术的双轴设计，由一组转轴相对滚合构成，以一定的速度差相对运转，刀片应有足够的切割压力将进入旋转辊刀的湿或干物质进行粉碎及切割，刀片厚度8和5毫米，粉碎后颗粒直径小于10mm。

1、独立的可以更换的刀片和垫片，刀片和垫片为特种的合金钢，非常耐磨和坚硬。

2、粉碎机轴为高强度合金钢制成。

3、轴承与机械密封的一体式组合密封安装在轴套上运行, 而不是直接装在破碎机轴上, 这就确保当机械密封发生故障的时候不会影响到齿刀和隔垫的安装情况。

4、低转速高扭矩，双轴在差速旋转破碎，实现对固体撕扯、挤压、破碎、剪切四种功能。

5、带斜槽的侧导板, 使得起码有两个刀片同时通过一条导槽. 在确保高流量的同时, 也减少了固体颗粒未能破碎而通过的可能。

6、切割效果好，效率高，能耗小，磨损轻，免维护，连续工作不停机检修。2年无需更换备件。大大节省维护费用。

7、备件少，相对其他类型切割机备件减少70%。

8、底座及壳体由铸铁制造. 可承受高外部冲击负荷

9、电动机应符合IEC标准或同类标准，电机与减速器直联，减速器油浴润滑，应适用于剧烈振动环境。





特别适合切割粉碎各种纤维、破布、植物秸秆、塑料、女士裤袜、木块、粪便、动物尸等有机物料，粉碎后尺寸<10毫米；比传统的刀片到刀盘切割效果好，能耗小，传统切割机转速300-600转/分，功率高;该粉碎机40~60转/分，磨损轻，正常使用2~3年无需更换备件。



轴承和机械密封一体设计，安装简便，运行可靠寿命长。就地控制柜专用PLC控制模块。
